吸收塔FRP喷淋支管,玻璃钢喷淋管

吸收塔FRP喷淋支管,玻璃钢喷淋管适用于各类工业吸收塔（如脱硫吸收塔、脱硝吸收塔、废气处理吸收塔等）中FRP喷淋支管的新建、改造及检修工程。
玻璃钢喷淋管结构设计​：
（一）管径设计​
根据吸收塔的处理量、喷淋流量及喷头布置情况，通过流体力学计算确定吸收塔FRP喷淋支管的管径。计算公式如下：Q=v×A，其中Q为喷淋流量，v为管内流体流速（取值范围1.5-2.5m/s），A为管道截面积。结合计算结果及工程经验，确定合理的管径规格，确保管内流体流动平稳，无明显涡流和水头损失。​
（二）壁厚设计​
依据吸收塔FRP喷淋支管的工作压力、管径大小及材料力学性能，按照相关标准进行壁厚计算。同时考虑腐蚀裕量（一般取2-3mm）和制造误差，确定壁厚。对于DN100-DN300的喷淋支管，壁厚通常设计为6-10mm。​
（三）玻璃钢喷淋管布置方式​
喷淋支管采用环形布置或枝状布置方式，具体根据吸收塔的结构形式和喷头布置要求确定。环形布置适用于直径较大的吸收塔，可保证喷淋的均匀性；枝状布置适用于直径较小的吸收塔，安装较为简便。支管间距根据喷头的喷雾角度和覆盖范围确定，一般为1.5-2.0m，覆盖整个吸收塔截面。​
（四）玻璃钢喷淋管连接结构设计​
支管与主管连接：采用法兰连接或承插粘结连接。法兰连接选用FRP法兰，法兰密封面采用凹凸面形式，承插粘结连接需保证承插口配合间隙均匀，采用树脂粘结剂粘结，并在接口外侧缠绕玻璃纤维布进行加强。​

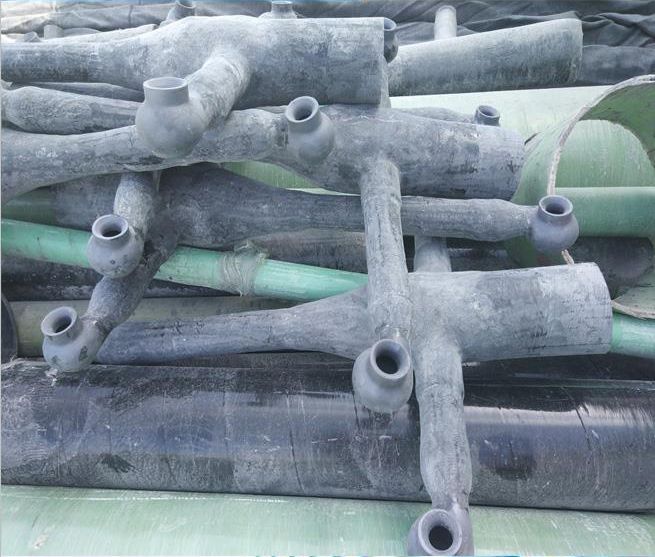

支管与喷头连接：采用螺纹连接或法兰连接。螺纹连接时，喷头接口与支管螺纹配合紧密，缠绕生料带密封；法兰连接采用小型FRP法兰，确保连接牢固且便于喷头更换。 吸收塔FRP喷淋支管,玻璃钢喷淋管施工安装​
（一）前期准备​
施工人员需熟悉本技术方案。​
检查施工设备和工具（如吊车、扳手、切割工具等），计量器具是否校验合格。​
对吸收塔FRP喷淋支管及辅助材料进行进场检验，核对材料规格、型号及质量证明文件，不合格材料不得使用。​
清理吸收塔内施工区域，确保施工场地平整、整洁。​
（二）吸收塔FRP喷淋支管安装流程​：
主管安装：按照设计位置将主管固定在吸收塔内的支架上，调整主管的水平度和垂直度，确保符合安装要求。​
支管预制：根据现场实际尺寸，对支管进行切割、坡口加工等预制处理。​
支管安装：将预制好的喷淋支管与玻璃钢喷淋主管进行连接，先进行临时固定，调整支管的位置和角度，确保支管间距及喷头位置符合设计要求，然后进行固定和密封处理。​
喷头安装：将喷头与支管连接牢固，确保喷头喷雾方向正确。​
附件安装：安装必要的阀门、压力表等附件，并进行调试。​
（三）安装注意事项​
安装过程中，避免对FRP支管造成撞击等。​
连接处的粘结剂和密封材料需涂抹均匀，确保密封可靠。​
支架安装需牢固，保证支管在运行过程中不发生晃动和变形。​
安装完成后，对支管进行外观检查，确保安装质量符合要求。
