文丘里洗涤塔用文丘里管的喉管效应实现气液混合

文丘里洗涤塔用文丘里管的喉管效应实现气液混合，文丘里管与洗涤塔集成设计，占地面积小，适合空间有限的场景。文丘里洗涤塔可处理高温、高湿度、腐蚀性气体，通过调整洗涤液性质（如pH值）适应不同污染物。
文丘里洗涤塔处理风量：根据废气排放量确定文丘里管管径和洗涤塔尺寸（通常气速在喉管段为50-100m/s）。
洗涤液类型：水（适用于除尘）、碱液（如NaOH，适用于酸性气体）、氧化剂（适用于有机废气）。
液气比：单位体积气体所需洗涤液量，通常为0.5-2L/m³，影响净化效率和能耗。 文丘里洗涤塔结构组成：

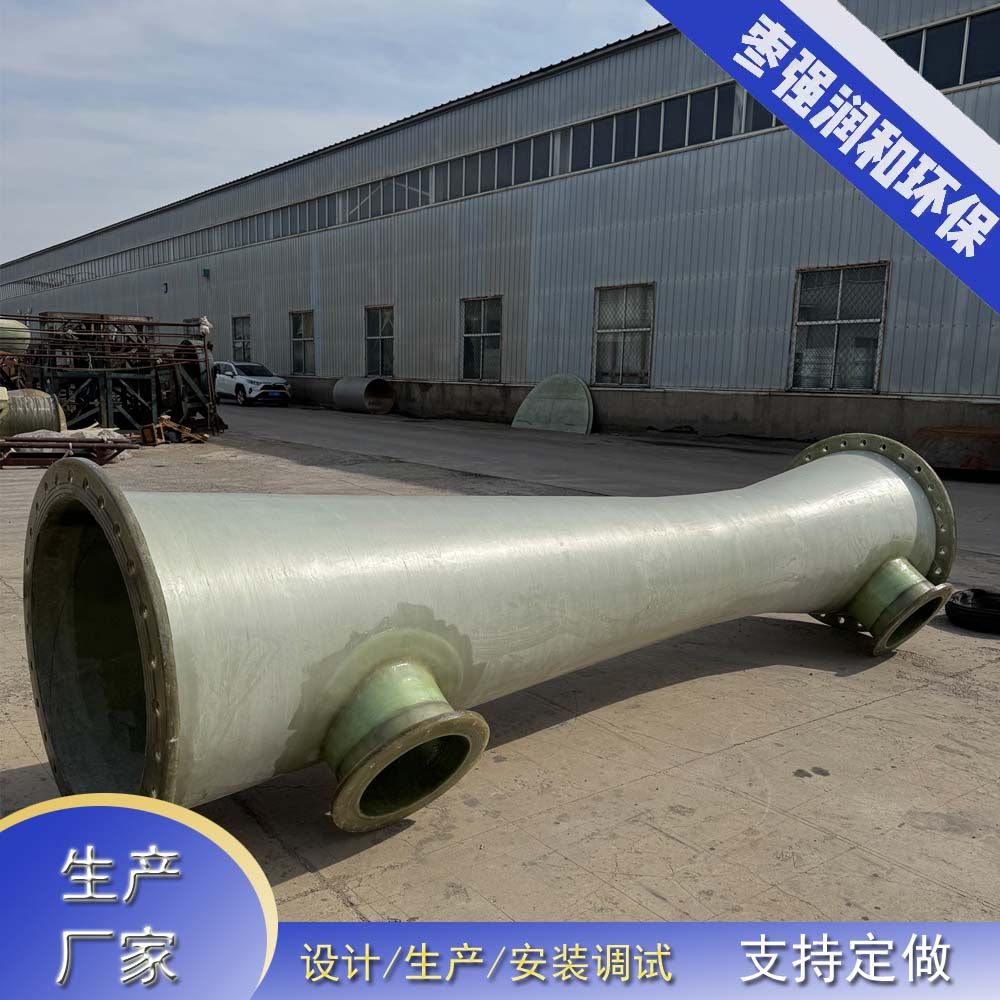

1、文丘里管
收缩段：气体进入后流速逐渐增加，压力降低。
喉管段：截面小，气体流速达到大值，形成负压，将洗涤液（如水、碱液等）。
扩张段：气体流速逐渐降低，压力回升，液滴与气体充分接触。
2、洗涤塔主体
位于文丘里管后方，包含喷淋装置、填料层（可选）、除雾器等，用于进一步净化气体和分离液滴。
3、循环系统
包括洗涤液循环泵、水箱（或水槽），用于循环使用洗涤液，降低运行成本。
4、控制系统
监测气体流量、压力、洗涤液pH值等参数，自动调节运行状态。 文丘里洗涤塔工作原理：

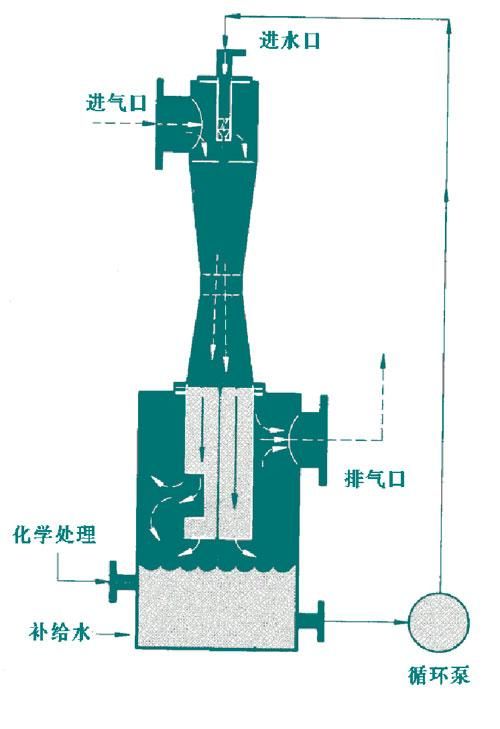

→含污染物的气体进入文丘里管收缩段，流速随管径缩小而增加，至喉管段时形成高速气流，产生负压，将洗涤液从喉管处的喷嘴吸入并破碎成细小液滴（粒径通常为10-100μm）。
→混合气流进入扩张段后，流速降低，压力恢复，气液之间的传质过程：
颗粒物通过惯性碰撞、扩散等作用被液滴吸附；
气态污染物（如SO、HCl）通过溶解或化学反应被处理（需根据污染物性质选择洗涤液，如碱液吸收酸性气体）。
→混合气流进入文丘里洗涤塔主体后，通过喷淋、填料层进一步洗涤，再经除雾器（如折流板、丝网）分离残留液滴，净化后的气体从塔顶排出，洗涤液经循环系统回收利用。 文丘里洗涤塔用文丘里管的喉管效应实现气液混合选型注意事项：
污染物性质：颗粒物粒径、浓度，气体酸碱性、温度、湿度等。
排放标准：根据当地环保要求确定净化效率（如粉尘排放浓度需≤30mg/m³）。
运行成本：循环水量、电耗（风机、循环泵）、洗涤液更换频率。
文丘里洗涤塔喉管直径直接影响气体通过时的流速（理想气速50-100m/s）。喉管过窄会导致气速过高，增加阻力损失和能耗；过宽则气速不足，气液混合不充分，净化效率下降（如喉管气速＜50m/s时，细颗粒物去除率可能低于80）。
收缩段与扩张段角度：收缩段角度通常为25°-30°，扩张段角度5°-7°，角度不合理会导致气流紊乱，影响液滴和颗粒物捕集效率。
