沼气干法脱硫塔,脱硫罐花东干法脱硫的基本原理是以氧气使H₂S氧化成硫或硫氧化物。当含有H₂S的沼气以低流速通过填料层时，H₂S与脱硫剂中的活性成分发生氧化反应，如氧化铁脱硫剂与H₂S的反应，一步是Fe₂O₃・H₂O+3H₂S=Fe₂S₃+4H₂O，将H₂S转化为硫化铁等硫化物。
沼气脱硫塔再生反应：随着反应的进行，脱硫剂逐渐被消耗，活性降低。此时可以通过自然通风或强制通入空气的方式，使硫化物与空气中的氧气发生再生反应，如Fe₂S₃+3/2O₂+3H₂O=Fe₂O₃・H₂O+2H₂O+3S，将硫化铁重新转化为具有活性的氧化铁，同时生成单质硫，从而恢复脱硫剂的脱硫能力。 沼气干法脱硫塔流程设计​：
（一）预处理阶段​
在沼气进入沼气干法脱硫塔之前，设置预处理装置，处理沼气中的杂质和水分。​
除尘：处理沼气中的灰尘、颗粒物等杂质。​
脱水处理：通过气水分离器，利用离心分离或重力分离原理，将沼气中的水分分离出来，使沼气的相对湿度降至80以下。因为过多的水分会影响脱硫剂的活性和使用寿命，还可能导致脱硫塔内出现腐蚀等问题。​
（二）沼气脱硫塔脱硫阶段​
预处理后的沼气进入干法脱硫塔进行脱硫反应。​
单塔脱硫：当沼气中H₂S浓度较低（如低于500ppm）且产量较小时，可采用单塔脱硫流程。沼气从沼气脱硫塔底部进入，均匀通过脱硫剂填料层，H₂S与脱硫剂发生反应，净化后的沼气从塔顶排出。​
双塔串联脱硫：对于H₂S浓度较高（如500-2000ppm）或对脱硫要求较高的情况，采用双塔串联流程。沼气先进入沼气脱硫罐进行初步脱硫，然后进入沼气脱硫罐进一步脱硫，以确保出气口H₂S浓度达标。两级脱硫塔可交替进行脱硫和再生操作，保证脱硫过程的连续性。​
（三）后处理阶段​
脱硫后的沼气经过除雾器，处理的气体中的少量脱硫剂粉尘和水分，然后进入后续的储存或利用系统。 沼气干法脱硫塔,脱硫罐花东设备选型​：
（一）脱硫塔​
材质：根据沼气中H₂S浓度和现场环境，选择碳钢（内壁做防腐处理）或不锈钢材质。
规格：沼气脱硫塔的直径和高度根据沼气流量、H₂S浓度及脱硫剂装填量确定。一般来说，塔径需保证沼气在塔内的流速适中（通常为0.1-0.3m/s），以确保气体与脱硫剂充分接触；塔高需满足脱硫剂的装填高度，通常装填高度为塔径的2-3倍。​

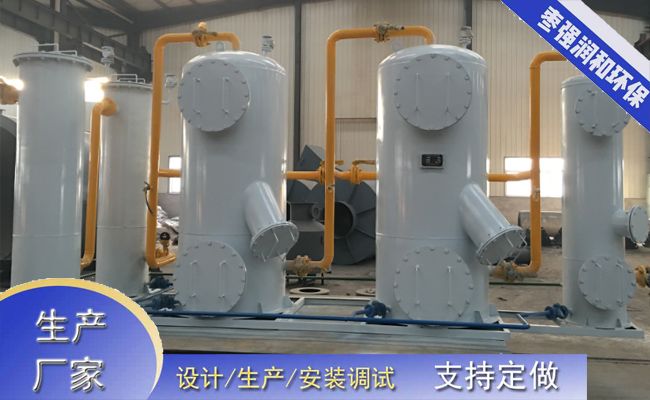

结构：沼气脱硫罐采用立式圆柱形结构，塔内设置气体分布器，使沼气均匀分布在填料层；顶部设置除雾层，底部设有卸料口，方便脱硫剂的更换。​
（二）脱硫剂​
类型选择：常用的干法脱硫剂有氧化铁脱硫剂和活性炭脱硫剂。
装填量计算：根据沼气中H₂S的每日排放量和脱硫剂的饱和硫容（通常氧化铁脱硫剂的饱和硫容为30-40），计算脱硫剂的装填量。为保证脱硫效果和更换周期，实际装填量应留有一定的余量，一般为理论计算量的1.2-1.5倍。
